PCなどのUSBインターフェイスを通じてデジタルパラレル信号に変換し、接続機器を制御します。
Made in Japan - ZS製品は全て自社開発・設計により日本国内にて製造・出荷検査を行っています -
ご購入を検討されているお客様へ
現在、さまざまな要因で半導体やその他電子部品の流通量が大変少なく、それに伴い価格も高騰しており入手が大変困難な状況にあります。
弊社も日々、より良い部品の調達に努めておりますが、最新の納期・価格につきましては、ホームページのお問い合わせフォームよりお問い合わせ下さりますようお願い致します。
ご迷惑をおかけして大変申し訳ありませんが、ご了承の程、宜しくお願い致します。
今後とも、製品の安定供給に努力してまいりますので、引き続きのご愛顧を宜しくお願い致します。
USB関連製品はすべて Windows10 および Windows11 にて標準ドライバでの動作を確認いたしました。
OSアップデート後も引き続きご利用いただけます。(2021年11月 現在)
「USB関連製品のWindowsへのドライバーセットアップ方法について」の説明を作成いたしました。(ZS-6216Eは非対応)
手動でのインストール時などには、下記説明書を参考にセットアッププログラムをダウンロードしてご使用ください。
New! ZS-6222の後継品 ZS-6222A が新発売となります。

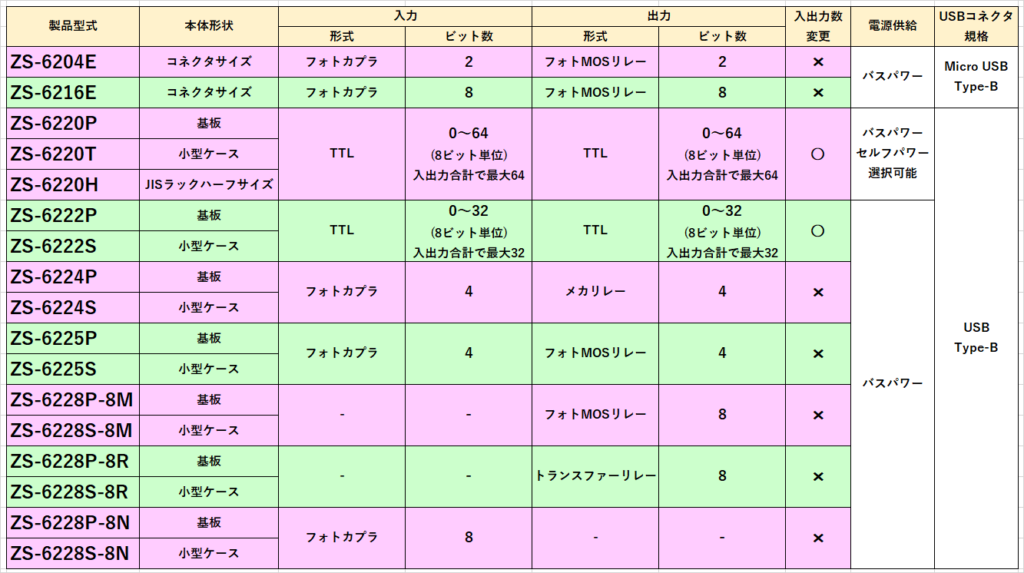

ZS-6204E（USB/DIOアダプタ）
●MOSリレー出力とフォトカプラ入力が内蔵されており、パソコンから簡単に制御できる小型で低価格なUSBアダプタです。
●リレー出力2接点。フォトカプラ入力2ビット。
●USBコネクタはMicro USB Type-Bとなります。
ZS-6216E（USB/DIOアダプタ）
●MOSリレー出力とフォトカプラ入力が内蔵されており、パソコンから簡単に制御できる小型で低価格なUSBアダプタです。
●フォトMOSリレー出力8接点。フォトカプラ入力8接点。
●USBコネクタはMicro USB Type-Bとなります。
ZS-6220（USB/DIOアダプタ）
●USBであるためパソコンとの接続が簡単です。またHUBを使用しての複数台の増設も簡単に行う ことが出来ます。
●バイト(8ビット)単位で、入力と出力の割り当てができます。
●データコードは4ビット単位でBCDまたはHEXの選択ができます。
●バイト単位、ビット単位で出力設定ができます。
●データの他にストローブやトリガなどの制御線を用意しています。
●ディップスイッチにより以下の設定をすることができます。
◎ 入出力の割り当て ◎ データコードの選択 ◎ 入出力データの正負論理 ◎制御信号の正負論理
●基板タイプのZS-6220P・小型ケース入りタイプのZS-6220T・JISラックサイズケース入りタイプのZS-6220Hがお選びいただけます。

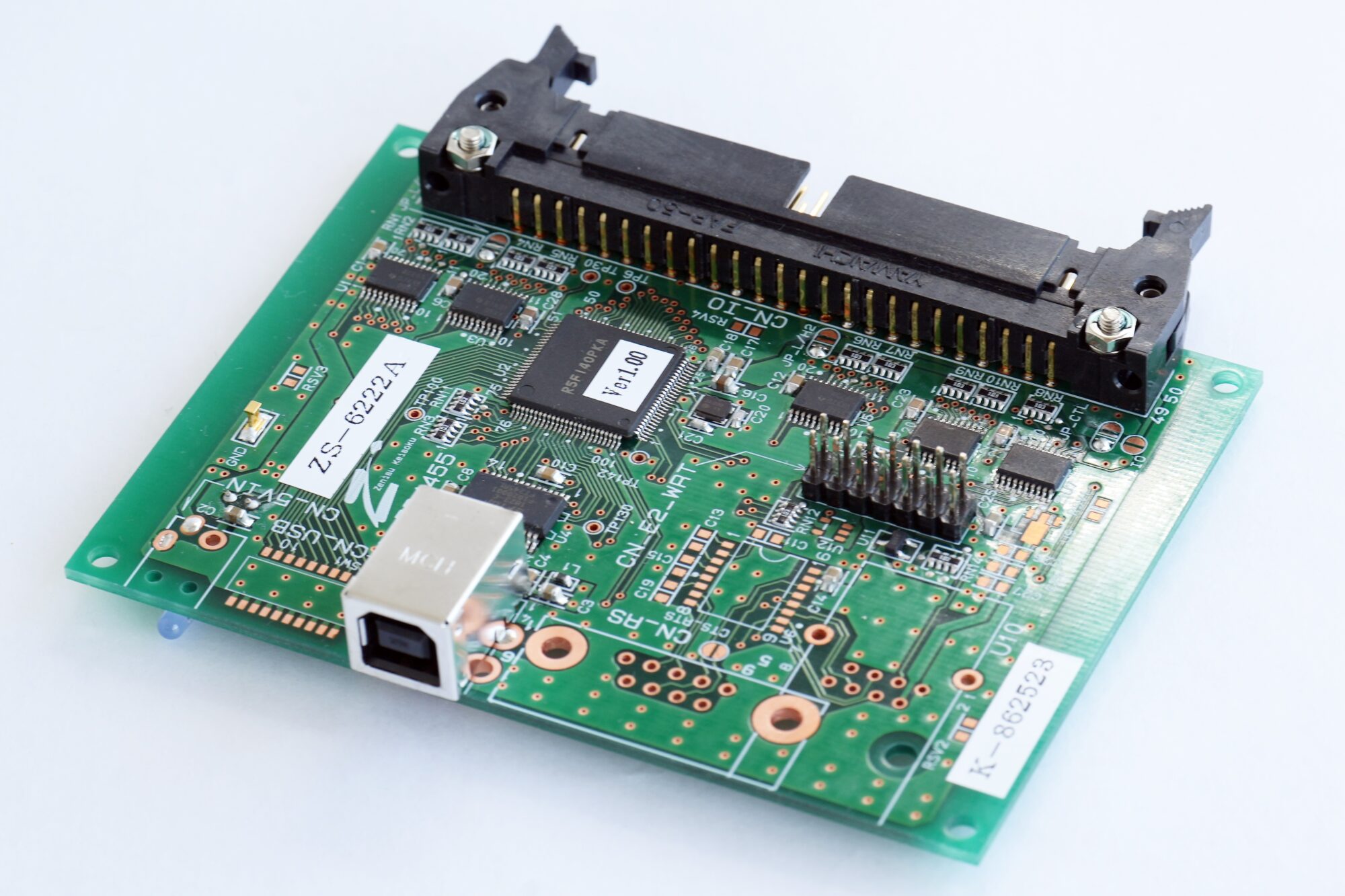

ZS-6222A（USB/DIOアダプタ） New!
●USB2.0規格に準拠、フルスピード。
●電源(+5V)はUSBより供給。
●DIO32ビット(バイト単位で入力、出力選択が可)。
●DIOインターフェイスは出力ドライブに余裕がある74AC245を使用。
●動作モードの設定はコマンドで行い、汎用性が高い。
●小型 (基板タイプ：約100x74x20mm / 小型ケース入りタイプ：約110x80x30mm)
●基板タイプのZS-6222AP・小型ケース入りタイプのZS-6222ASがお選びいただけます。
●ZS-6222シリーズの後継品として動作互換性があります。
ZS-6222（USB/DIOアダプタ） ※在庫限りで販売終了
●USB2.0規格に準拠、フルスピード。
●電源(+5V)はUSBより供給。
●DIO32ビット(バイト単位で入力、出力選択が可)。
●DIOインターフェイスは出力ドライブに余裕がある74AC245を使用。
●動作モードの設定はコマンドで行い、汎用性が高い。
●小型 (基板タイプ：約100x74x20mm / 小型ケース入りタイプ：約110x80x30mm)
●基板タイプのZS-6222P・小型ケース入りタイプのZS-6222Sがお選びいただけます。
ZS-6224（USB/DIOアダプタ）
●USB2.0規格に準拠、フルスピード
●電源(+5V)はUSBより供給
●リレー出力4接点
●フォトカプラ入力4ビット
●小型 (基板タイプ：約100x74x20mm / 小型ケース入りタイプ：約110x80x30mm)
●基板タイプのZS-6224P・小型ケース入りタイプのZS-6224Sがお選びいただけます。
●2022年9月以降の出荷製品より、ジャンパー設定の「出荷時設定」が変更となりました。詳しくは取扱説明書(第5版)をご覧ください。
ZS-6225（USB/DIOアダプタ）
●USB2.0規格に準拠、フルスピード
●電源(+5V)はUSBより供給
●フォトMOSリレー出力 4回路
●フォトカプラ入力
●小型 (基板タイプ：約100x74x20mm / 小型ケース入りタイプ：約110x80x30mm)
●基板タイプのZS-6225P・小型ケース入りタイプのZS-6225Sがお選びいただけます。
●2022年9月以降の出荷製品より、ジャンパー設定の「出荷時設定」が変更となりました。詳しくは取扱説明書(第4版)をご覧ください。

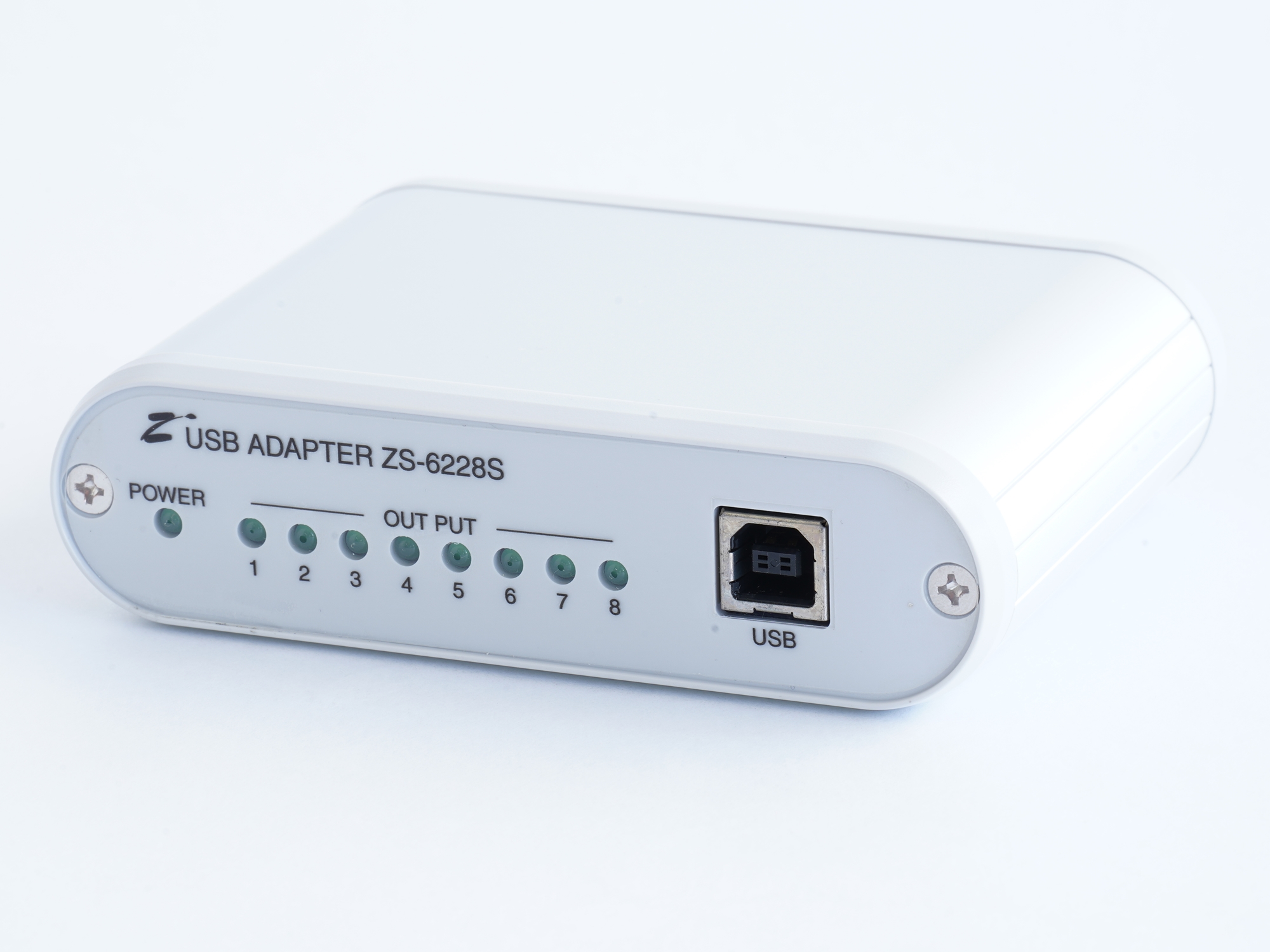

ZS-6228（USB/DIOアダプタ）
●USB2.0規格に準拠、フルスピード
●電源(+5V)はUSBより供給
●8個のトランスファーリレー出力 型式：ZS-6228P/S-8M
●8個のフォトモスリレー出力 型式：ZS-6228P/S-8R
●8個のフォトカプラ入力 型式：ZS-6228P/S-8N
●小型 (基板タイプ：約100x74x20mm / 小型ケース入りタイプ：約110x80x30mm)
●基板タイプのZS-6228P-8R/M/N・小型ケース入りタイプのZS-6228S-8R/M/Nがお選びいただけます。
